Fieldtest Lite

Tento článek popisuje Fieldtest Lite. Pokud máte plný Fieldtest, klikněte zde.

Úvod

Fieldtest je aplikace pro chytré Nokie s operačním systémem Symbian S60 3rd. Hlavní pracovní náplní této aplikace je monitorování mobilní sítě a interakce telefonu s touto sítí. Fieldtest Lite je upravená verze této aplikace, kde jsou všechny lovecky atraktivní informace zhuštěny do pouhých tří obrazovek.

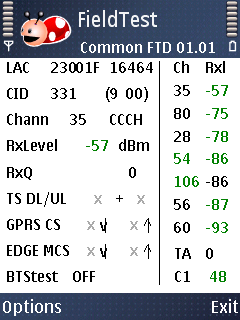

0101 - GSM

Veškeré informace nezbytné pro lov v GSM síti jsou k dispozici na první obrazovce.

Položka Popis

LAC číslo sítě (230 ČR, 01F T-Mobile, 02F O2, 03F Vodafone) a oblast LAC

CID číslo buňky (Cell ID) a indikace pásma 900/1800 MHz

Chann kanál BCH a logický kanál

RxLevel síla signálu v dBm
RxQ kvalita přenosu na škále 0 až 7, 0 bez chyb, 7 nepoužitelné

TS DL/UL počet time slotů přidělených pro datový přenos, downlink a uplink

GPRS CS kódová schémata pro běžící GPRS přenos, samostatně v obou směrech

EDGE CS to samé pro běžící EDGE přenos

BTStest funkce zámek na kanál, podrobněji dále

Ch Rxl přehled kanálů a síly signálu sousedních buněk

TA timing advance - vzdálenost od BTS v násobcích 550 metrů, aktualizováno jen během hovoru

C1 parametr C1 určující sílu signálu nad hraniční mez, během hovoru se mění na Bxx (hodnota BSIC)

Položka	Popis
LAC	číslo sítě (230 ČR, 01F T-Mobile, 02F O2, 03F Vodafone) a oblast LAC
CID	číslo buňky (Cell ID) a indikace pásma 900/1800 MHz
Chann	kanál BCH a logický kanál
RxLevel	síla signálu v dBm
RxQ	kvalita přenosu na škále 0 až 7, 0 bez chyb, 7 nepoužitelné
TS DL/UL	počet time slotů přidělených pro datový přenos, downlink a uplink
GPRS CS	kódová schémata pro běžící GPRS přenos, samostatně v obou směrech
EDGE CS	to samé pro běžící EDGE přenos
BTStest	funkce zámek na kanál, podrobněji dále
Ch Rxl	přehled kanálů a síly signálu sousedních buněk
TA	timing advance - vzdálenost od BTS v násobcích 550 metrů, aktualizováno jen během hovoru
C1	parametr C1 určující sílu signálu nad hraniční mez, během hovoru se mění na Bxx (hodnota BSIC)

GSM - zámek na kanál

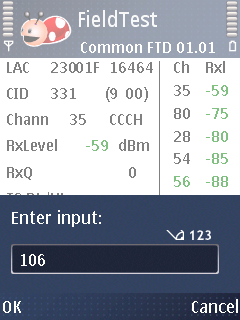

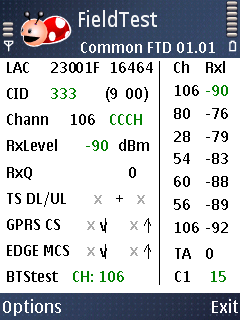

Fieldtest umožňuje zajímavou funkci zámku na rádiový BCH kanál. Lze tedy donutit telefon aby pracoval jen s jednou konkrétní BTS. Tato funkce se aktivuje z nabídky Options volbu Execute. Po zadání čísla kanálu v decimálním formátu se telefon ihned přeladí na vyžádaný kanál. Funkci lze zrušit volbou neexistujícího kanálu (například 333).

UMTS

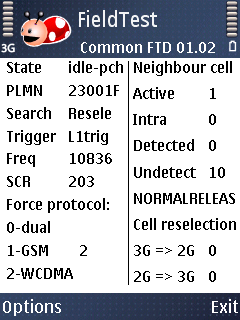

Pro práci s UMTS slouží obrazovky 0102 a 0103.

Položka Popis

State Stav telefonu (idle-pch: nečinný, pilot channel)

PLMN Kód země a sítě, viz GSM

Search Důvod poslední změny BTS, lovecky nezajímavé

Trigger

Freq Středová frekvence rádiového kanálu s pětinásobcích MHz, viz tabulka dole

Scr Scrambling code přijímané buňky, v našich seznamech sloupeček Spread

Položka	Popis
State	Stav telefonu (idle-pch: nečinný, pilot channel)
PLMN	Kód země a sítě, viz GSM
Search	Důvod poslední změny BTS, lovecky nezajímavé
Trigger
Freq	Středová frekvence rádiového kanálu s pětinásobcích MHz, viz tabulka dole
Scr	Scrambling code přijímané buňky, v našich seznamech sloupeček Spread

Freq Operátor

10564 O2

10588 O2

10712 Vodafone

10737 Vodafone

10787 T-Mobile

10812 T-Mobile

10836 T-Mobile

Freq	Operátor
10564	O2
10588	O2
10712	Vodafone
10737	Vodafone
10787	T-Mobile
10812	T-Mobile
10836	T-Mobile

Sekce Neighbour cell obsahuje přehled seznamu sousedních buněk (neighbour list) inzerovaného sítí. Active udává velikost active setu, intra je počet přijímaných dekódovaných buněk na stejném kanále (intra-freq), detected udává počet detekovaných ale nezdekódovatelných buněk, a undetect je počet buněk na neighbour listu, které nejsou v daný okamžik vůbec detekovány.

Pod sekcí je důvod posledního ukončení hovoru, typicky NORMALRELEAS - běžné ukončení.

Obrazovku uzavírá počítadlo předání telefonu mezi GSM a UMTS systémy.

Z nabídky Options volbou Execute je možno vynutit změnu režimu telefonu na duální, jen GSM a jen UMTS. Aktuální hodnota je indikována v sekci Force protocol.

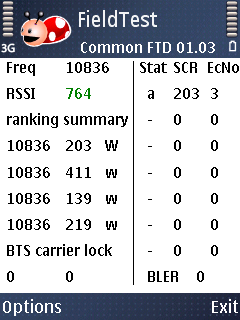

Třetí obrazovka je základem pro lovce UMTS sítě. Je zde zopakována frekvence (viz tabulka nahoře).

Pod ní je indikována síla signálu, v jednotkách -1 * 10 dBm. Příklad na obrázku: 764 = -76.4 dBm. Čím menší číslo, tím silnější signál.

Následuje tabulka čtyř buněk, tak jak je aktuálně preferuje telefon, po zahrnutí faktorů jako hystereze atd.

V pravém sloupci je seznam sousedních buněk detekovaných telefonem. Písmeno v prvním sloupci označuje zařazení buňky (a - active set, m - monitored, d - detected), v druhém sloupci jsou scrambling kódy, třetí sloupec vyjadřuje odstup pilotního signálu buňky oproti celkovému provozu v rádiovém kanálu (Ec/Io). Čím nižší číslo, tím silnější signál.

Pod tabulkou sousedních buněk je zobrazován počet neopravitelných blokových chyb (BLER), číslo se aktualizuje jen během hovoru.

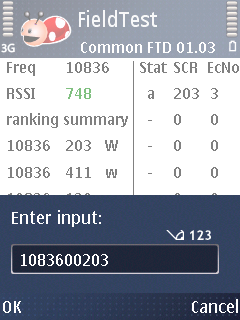

I třetí obrazovka obsahuje funkci pod volbou Execute z nabídky Options. Zde je to možnost zámku na konkrétní scrambling code. Zadává se jako kombinace pětimístného čísla kanálu a pětimístného scrambling kódu, viz obrázek. Po zadání je nutno vynutit nové vyhledání sítě, doporučuji změnu do GSM-only režimu a zpět do UMTS-only režimu na obrazovce 0102. Tento pokus zpravidla nebude úspěšný, pokud je Ec/Io horší než 10.

Je možný i zámek na carrier (nosnou, frekvenci), použijte speciální scrambling code 999, tzn. například 1058800999.

pav@gsmweb.cz. Páv Lučištník 18.8.2010
