Papamobil jinak

Sobota, Září 26th, 2009

Papamobil, to jsou přeci mobilní BTS pro papeže! Dva dny před bohoslužbou sem byl obhlédnout areál ve Staré Boleslavi. Velká stage s křížem už stojí, zrovna se zkoušela zvuková aparatura. Na místě jsou již i mobilní BTS všech tří našich operátorů, které budou v pondělí posilovat mocně zkoušené síťě.

O2 se ubytovalo ve dvoře vilky na jihovýchodním okraji areálu. Jako jediný z operátorů v době mé inspekce ještě neběžel. Zato jako jediný operátor dotlačil UMTS sektor. Jinak v místě je i slušné UMTS pokrytí z řádné sítě. Na GSM se kyslík pojistil na obou pásmech, za pomoci duální antény.



O2, jestli sem dobře pochopil, bude vyrábět televizní přenos ze mše. Rozhodně přenosové vozy má hezčí než Česká televize :)

Vodafone
63011 kanál 831 LAC 7100
63012 kanál 829 LAC 7100

Vodafone zaparkoval svoji mobilku uprostřed louky, návštěvníci jí budou mít stále na očích po pravé straně.



Pokrytí zajišťují dva sektory 1800, z nichž jeden ale míří směrem zcela pryč z areálu.

K mobilce nevede žádný kabel, napájení zajišťuje dieselagregát.

T-Mobile
62103 kanál 107 LAC 20500
62104 kanál 35 LAC 20500

T-Mobile má svoji mobilku až za silnicí, na kraji louky, která bude sloužit jako parkoviště pro invalidní návštěvníky. Pokrytí zajišťují dva sektory GSM 900 namířené tak, aby jejich společná hrana proťala střed publika, pro maximální využití kapacity. Stejně jako Vodafone, i zde je napájení řešeno celkem hlučným dieselagregátem umístěným uvnitř buňky.



Klobouček GPS antény prozrazuje, že tato mobilka si sebou veze i technologii k UMTS-TDD síťi, zde ve Staré Boleslavi ale zůstává nevyužita.

Na závěr přikládám výřez z oficiálního plánku, kde sem oranžovými tečkami vyznačil umístění jednotlivých mobilek.

Fotostory: Mexiko

Čtvrtek, Září 3rd, 2009

Ondřej Pavelka poslal ze své služební cesty do Mexika fotografie solárně napájené BTS uprostřed pustiny národního parku…

PROHLÍŽET

Fotostory: opakovač

Úterý, Srpen 4th, 2009

David Kříž poslal fotoreportáž z lovu opakovače Vodafonu na vodárně mezi obcemi Traplicemi a Kudlovicemi na uherskohradišťsku.

PROHLÍŽET

Hádanka

Úterý, Červen 30th, 2009

Poznáte, kde to je? A který operátor?



Dublinský BTS lesík

Čtvrtek, Květen 21st, 2009

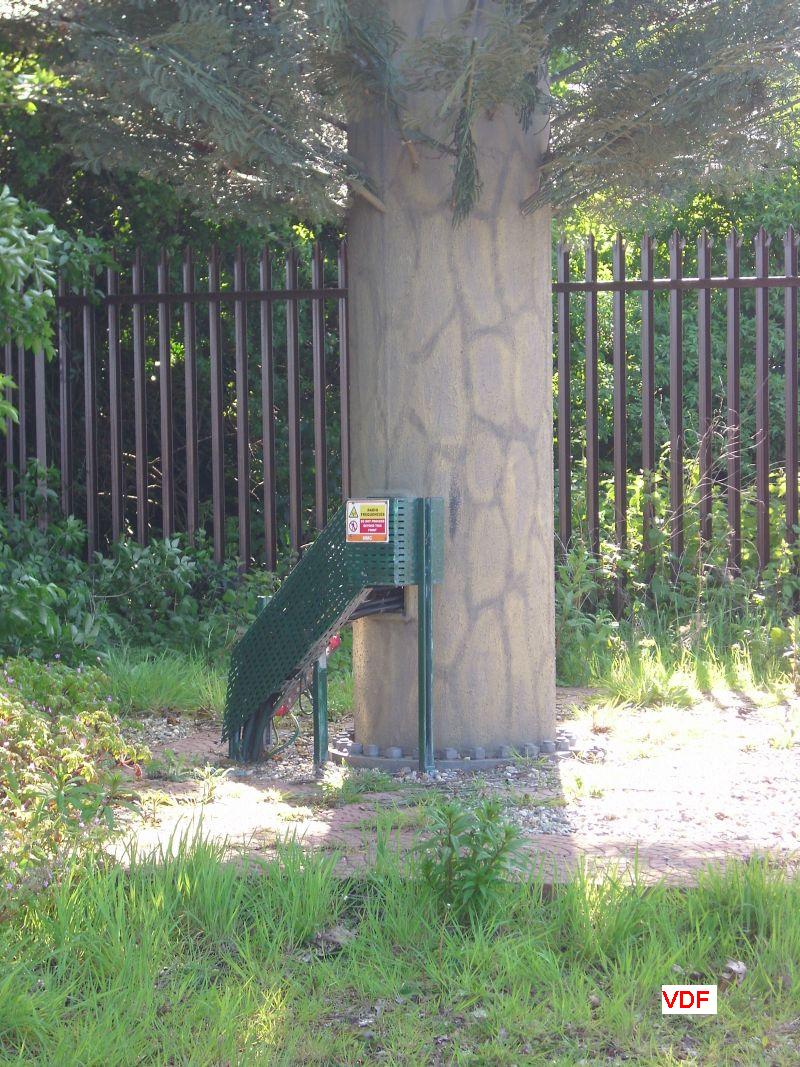

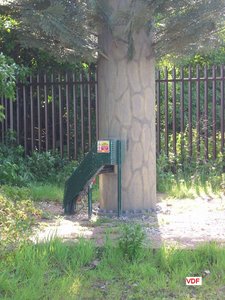

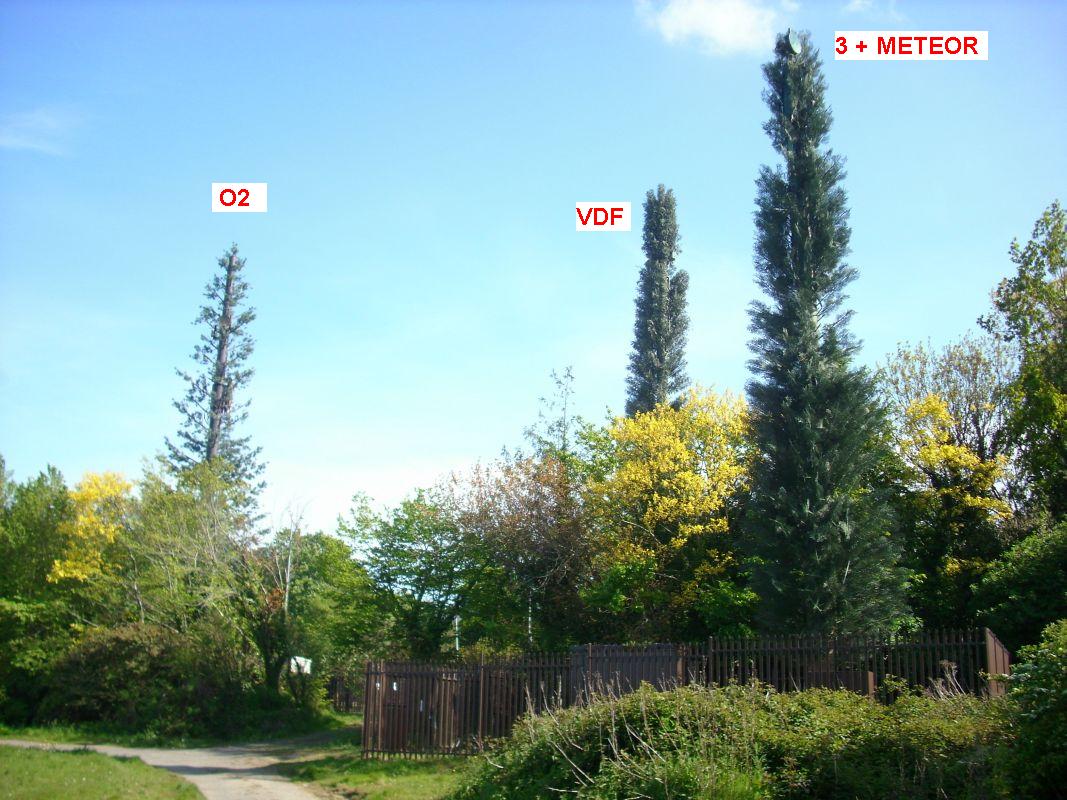

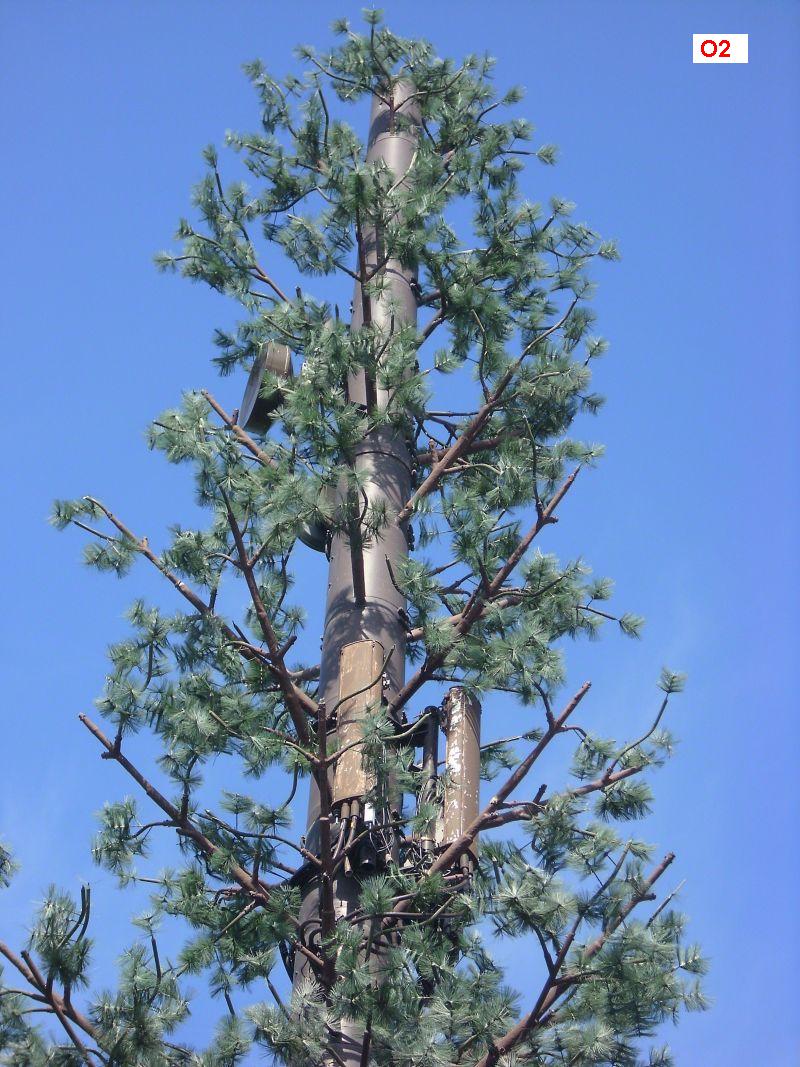

Vedle jižní trasy dálničního obchvatu M50 se těsně vedle sebe nachází hned tři stožáry maskované za jehličnany. Jsou na nich všichni čtyři irští mobilní operátoři - O2, 3, Vodafone a Meteor. Nevím, zda je to nová móda, každopádně o dva kilometry dále jsou ještě další dva umělé stromy.

MAPKA



Autor: Josef Hátle

LCS aneb “i O2 umí šetřit”

Středa, Květen 13th, 2009

Low Cost Site, to je zaklínadlo O2 pro sajty, které mají společného jmenovatele v co nejnižších nákladech na výstavbu.

Při cestě na exkurzi dlouhovlnného vysílače Topolná u Uherského Hradiště odchytil Páv sektor O2, který ještě nebyl v seznamu. To by nebylo nic překvapivého, kdyby předpokládané místo nebylo v obci Mistřice, v jejíž těsné blízkosti mám shodou okolností chalupu a skrz níž na chalupu jezdím. Říkám si, to mi tu musí někdo cizí odchytnout novou BTS, o které navíc nemám ani šajnu? ;-)

Tak jsem se zavěsil na avizovaný kanál 110 s CID 28599 a při vycházce za focením stožáru Vodafone, který je v poli u Mistřic také relativně krátkou dobu, jsem šel cestou zpátky přes střed obce a hledal… hledal… hledal… Net Monitor ukazoval od slibných -50 dBm už úplně kritických -38 dBm a pořád nic co by se dalo nazvat BTSkou. Stál jsem u obecního úřadu kombinovaného s hasičskou zbrojnicí, a na střeše se skvěla dlouhá šedivá omni. Nepřišlo mi to divné, vybavoval jsem si, že tam už byla asi dříve, pro spojení hasičů. Ale GSM nikde! Vyfotil jsem budovu i detail omni, za to nic nedám. Montáž byla sice podezřele nově vypadající, ale nikde žádný spoj. ADSL mne napadlo, ale odsud je to coby granátem dohodil s přímou viditelností na blízkou rozhlednu Rovnina, která slouží jako sběrač ze sajtů O2 širokého okolí, proč by někdo sem dával ADSL?

Po návratu domů jsem dal řeč s kamarádem co staví BTS mimo jiné i pro O2, a z toho vypadlo: tak tos natrefil na LCS! Co to je? No nízkonákladová BTS tam, kde to O2 pokrýt potřebuje, ale provoz je minimální a důležitost místa také. Jednoduchá omni všesměrová anténa, připojení ADSL modemem. Dokonce prý bez jakékoli bateriové zálohy. Technologie je FlexiBTS od Nokia Siemens Networks.

Následně při večerní konzultaci s Pávem ten hlásí, že jich už odlovil více takovýchto, takže LCS je opravdu u O2 terminus technikus pro jednoduchý sajt FlexiBTS s omni anténou, ADSL připojením a navíc, jak upozornil, většinou je umístěna na obecní budově. Je to z důvodu, že starostové mají díky celostátní zakázce telefony O2 pro případy krizové situace. Tak spíše vítají, že jim O2 postaví BTS v obci, kde jim byly doteď tyto telefony k ničemu a ležely v šuplíku. Prostě co nejvíc muziky za co nejmíň peněz.

Takže rada pro lovce, pozor na omni antény bez mikrovlnného spoje, i to může být BTS. Pro ilustraci pár fotek BTS z Mistřic, jakmile networ přidá BTS do seznamu, budou i tam.

http://picasaweb.google.com/david.kriz/Mistrice#5334680771244564834
http://picasaweb.google.com/david.kriz/Mistrice#5334680777875598994

Fotky sajtu Vodafone

http://picasaweb.google.com/david.kriz/Mistrice



David Kříž (alias David UH)

Mobilní 3G na mistrovství v lyžování

Neděle, Únor 1st, 2009

V diskusi se objevil zajímavý příspěvek od čtenáře ZMachine - mobilní BTS O2 nachystaná na nadcházející mistrovství světa v lyžování v Liberci. Tři sektory GSM 900 + UMTS.

Foto! Foto! Foto!

Ufon a šest sektorů

Neděle, Únor 1st, 2009

Těžký kalibr nasadil Ufon v Pardubicích, kde na telekomunikační věži má nově celkem šest sektorů své CDMA sítě. Foto! Samozřejmě číslování ve skocích po 168 šlo k šípku…

Ufon na kolečkách

Neděle, Červenec 27th, 2008

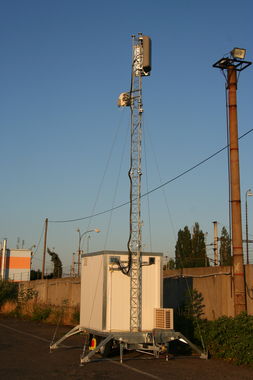

Tak já myslím, že toto nepotřebuje komentář. Snad jen, že ty Horní Počernice už signál potřebovaly jako sůl. Však ani volat se tam nedalo.

Kliknutím vlevo na náhled otevřete velké fotografie.

Opakovač signálu v síti Vodafone

Pondělí, Červen 16th, 2008

Netradiční řešení zvolil Vodafone k pokrytí obce Staré Buky (okres Trutnov) v podhůří Krkonoš. Na novotou zářícím příhradovém stožáru T-Mobilu nad obcí je umístěn repeater - opakovač GSM signálu.

Fotogalerie

Na první fotce je BTS, ze které pochází opakovaný signál. Je nad obcí Pilníkov a vzdálenost od opakovače je cca 1500 metrů. Druhá fotka ukazuje na kraji pastviny umístěný stožár s opakovačem. Na třetím snímku je zcela běžná x-pol anténa pro 900 pásmo, která svítí zesílený signál do údolí. Zajímavější jsou poslední dva snímky - směrová anténa nezvyklé konstrukce s vyzařovacím úhlem 35 stupnů namířená na stožár u Pilníkova. Technologii dole na zemi pak představují dvě krabice. Vlevo je samotný zesilovač Andrew Node G 941. Vedle něj je venkovní UPS Alpha Novus. Celé řešení vkládá do opakovaného signálu zpoždění odpovídající 6 bodům TA.
