Dnes je tomu přesně dvacet let od zahájení komerčního provozu první československé mobilní telefonní sítě Eurotel. Provozovala ji společnost stejného jména, joint-venture státního SPT Telecomu (dnešní Telefónica) a zahraničních investorů. Síť byla postavena na analogovém standardu NMT. Oproti běžnému NMT 450 se lišila mírně jiným frekvenčním pásmem. V Československu bylo použito párové spektrum 451.310 až 455.730 pro uplink, downlink byl o 10 MHz výš. Krok 20 kHz vytvořil celkem 222 frekvenčních kanálů.

Každá BTS v síti vysílala jeden řídící a řadu hovorových kanálů. Pro signalizaci byl vyhrazen call channel, který vysílala každá BTS nepřetržitě. Tento kanál obsahoval pilotní signál a paging, sloužil také k sestavování hovorů. Běžel, stejně jako veškerá ostatní signalizace, bitovou rychlostí 1200 bps v modulaci FFSK.

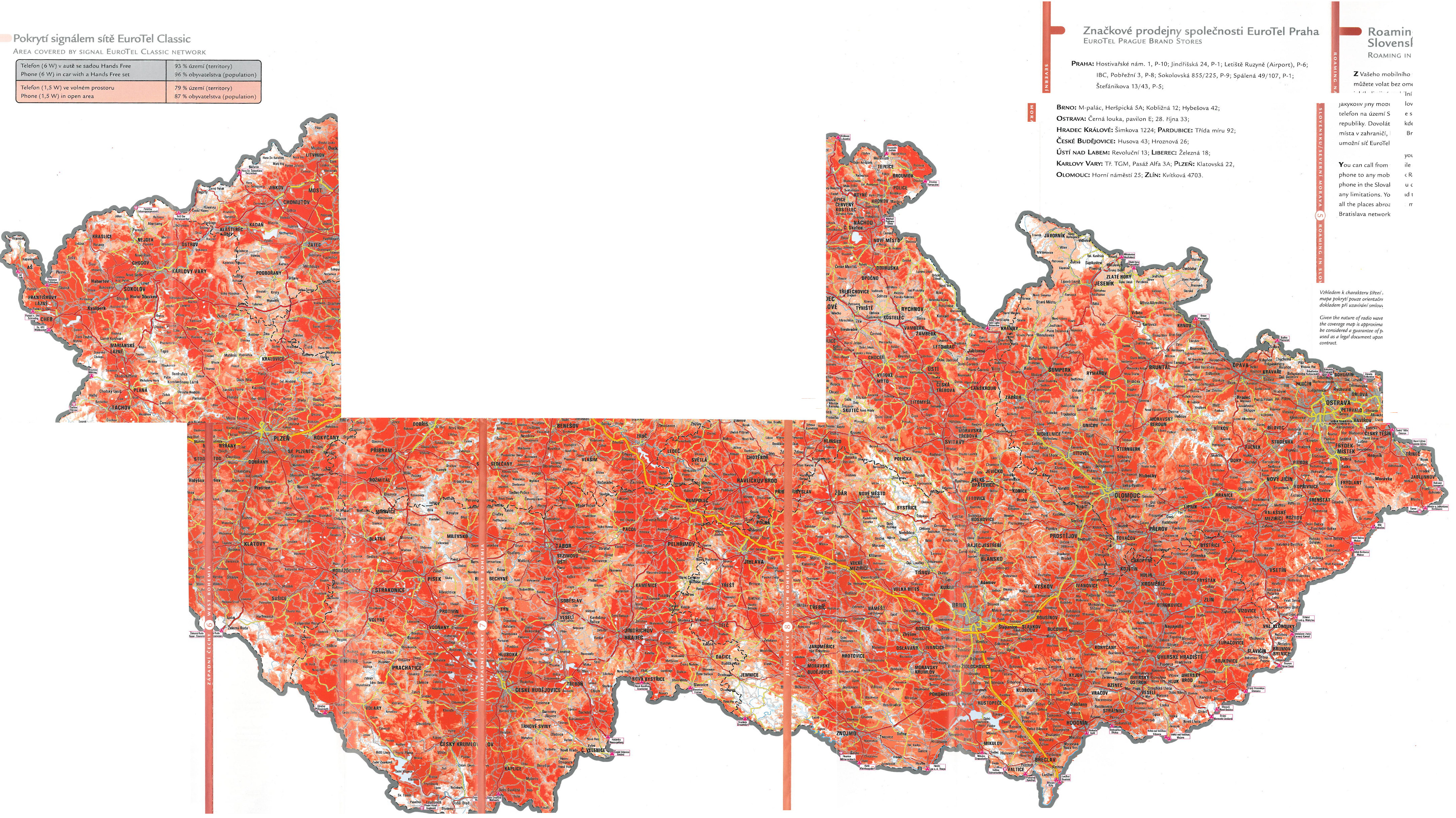

Mapa pokrytí - květen 1998

Pokud mobilní stanice chtěla sestavit hovor nebo odpovídala na příchozí page, vysílala nejprve na párovém uplink kanále k call channelu. Síť jí poté převedla na dedikovaný traffic channel. Ty byly zapínány podle potřeby, vždy ale jeden běžel volný. Typická BTS ve špičce vysílala osm až dvanáct kanálů, v exponovaných lokalitách to bylo běžně 16 až 20, nejvyšší zaznamenaný počet dosáhl 22. Každý kanál představoval jeden běžící hovor. Signalizace byla in-band, tzn. byla vysílána na hovorovém kanále a přerušovala tak běžící hovor. Handover byl vyvolán snížením síly přijímaného signálu pod určitou mez. Typický výkon základny byl kolem 15 až 20 wattů, na deštníkové sajty se dávalo 30 W, do měst 10 W.

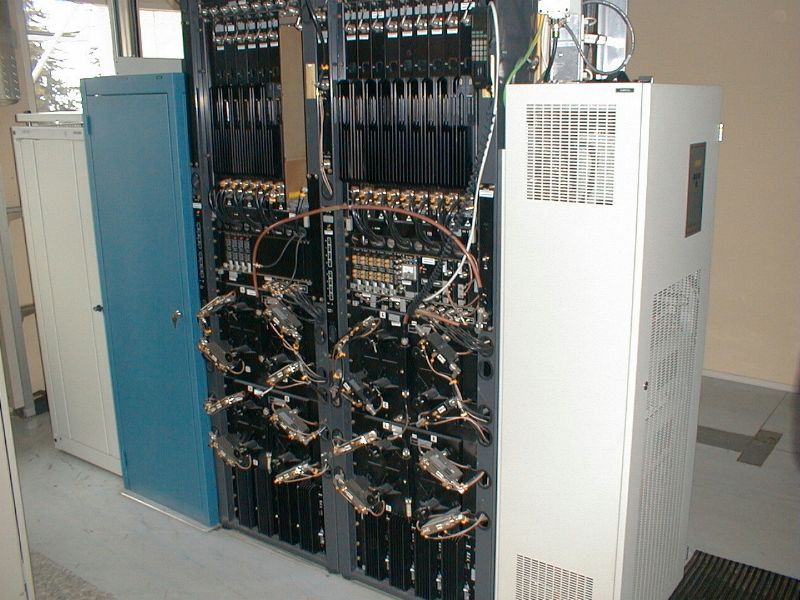

Základnová stanice NMT na Kleti, foto exkurze CSDXC 2002

V počátcích síť nevyžadovala žádné registrování do sítě po zapnutí telefonu. Později s narůstajícím provozem byla síť rozdělena do osmi oblastí, které kopírovaly tehdejší kraje a zůstaly do dnešních dní zachovány jako součást Cell ID v GSM síti. Spolu s touto změnou se telefony začaly hlásit do sítě při zapnutí a při přechodu do jiné oblasti.

Celou síť dodávala finská společnost Nokia. Odtud také pochází dlouhodobé nadstandardní vztahy Eurotelu s touto společností. V roce 1998 proběhla rozsáhlá modernizace sítě, která do té doby uměla jen telefonovat. Upgrade přinesl funkce jako přenos čísla volajícího, datové přenosy rychlostí 4.8 kbps. V létě roku 2000 se podařilo odladit i odesílání a příjem SMS, který ale vždy zůstal značně nespolehlivý, jelikož byl realizován jako datový hovor na číslo SMS centra.

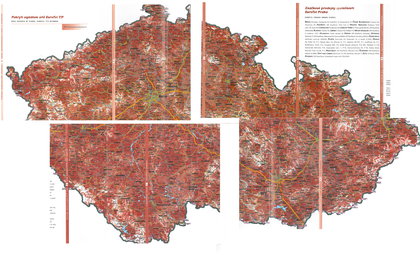

Mapa pokrytí - srpen 1999

Definitivní tečku za sítí NMT v České republice přinesl 30. červen 2006, kdy byla po několika redukcích kapacity vypnuta. Na jejích frekvencích dnes válčí datová síť třetí generace CDMA2000 EV-DO.

Samozřejmě GSMweb se po celou dobu své historie věnoval i sestavování seznamu NMT sítě. Správce seznamu odhaduje finální odlovenost kolem 95%. Síť v době před svým vypnutím pokrývala republiku z cca 550 základnových stanic.

Za konzultaci technických otázek děkuji Bronajzzzovi. Mapy pokrytí ze svého papírového archivu poskytli Vladimír Bílý a Dan K.

Připravili jsme pro vás nový seznam zde na GSMwebu. Odbočíme s ním trochu pryč ze světa mobilních sítí, jde totiž o seznam rozhlasových VKV/FM vysílačů. Správcem seznamu je Harry. Pokud máte doplnění, upřesnění případně fotografie vysílačů, neváhejte kontaktovat obvyklé emailové adresy.

Stručný obrazový průvodce aplikacemi QXDM a QCAT, kde se naučíte zjistit GPS souřadnici právě příjmaného vysílače přímo ze signálu tohoto vysílače:

Článek

Nedávno jsem prezentoval základy lovu BTS na setkání sice rádiově pozitivních, ale mobilními sítěmi nedotčených lidí. V následné diskusi padaly pak spíše obecné otázky na výstavbu mobilních sítí. Jedním z témat byl povzdech “Ty stožáry hyzdí krajinu” a s ním spojený dotaz na sdílení stožárů. Pravdou je, že běžný laik nerozliší počet operátorů v anténním hnízdě na vršku věže a získá tak pocit, že se stožáry nesdílí.

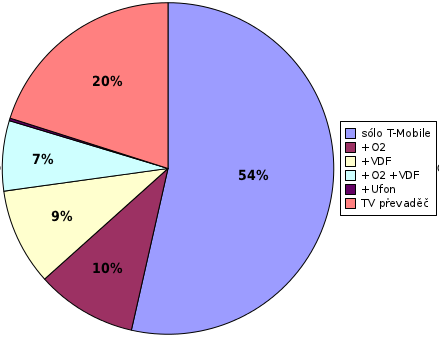

T-Mobile, sdílení stožárů

Vyjel jsem si nějaká čísla za T-Mobile, což je seznam, který se mi nejlépe strojově zpracovává. Výsledkem je zjištění, že téměř polovina stožárů je dnes sdílena, ať již s ostatními operátory, nebo s televizními dokrývači. Dokonce 7% věží je využito naplno, tzn. jsou na nich přítomni všichni tři naši GSM operátoři.

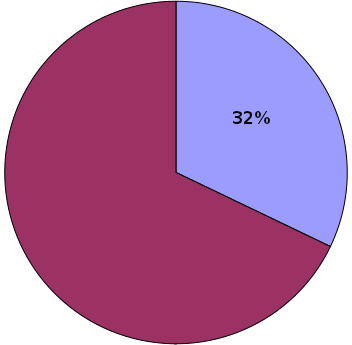

T-Mobile, podíl stožárů na celkovém počtu sajtů

Jen 32% sítě T-Mobile je vystavěno na stožárech, dvě třetiny sítě jsou neviditelné na existujících stavbách: domech, silech a vodojemech.

Pokusme se nastínit, co očekávám od začínajícího roku 2010.

Rok bude ve znamení rozšiřování UMTS pokrytí. Vodafone v březnu spustí ucelené kompletní pokrytí Prahy a Brna. Poté se ve velkém stylu vrhne na zbytek republiky. Do konce roku stihne všechna krajská města a určitě i některá velká okresní. T-Mobile bude zahušťovat pokrytí v Praze, přibude 300 BTS a dostane se na polovinu cílového stavu. Začne se stavět v Brně a Ostravě, a možná ještě jednom velkém krajském městě. Hodně lidských i finančních zdrojů T-Mobilu odčerpá dokončení projektu GSM swap, kde zbývá Praha, střední a východní Čechy. Předpokládám dokončení swapu do léta. Vodafone výměnu GSM odloží a bude se plnou měrou věnovat UMTS. Velkou neznámou zůstává O2, která začínala právě před rokem s velkolepými plány. Můžeme očekávat, že se bude dohánět to, co se do minulého roku nevešlo. Dočká se Jihlava, velká města v severočeské pánvi, velká města na Hané, širší ostravská aglomerace a stuhově bude pokryta dálnice z Prahy do Plzně.

Zajímavé časy čekají U:fona. Vylobuje pásmo pro třetí carrier v pásmu 410, které nyní používá například vězeňská služba nebo překladiště Metrans v Uhříněvsi. Spustí na něm druhou EV-DO nosnou, čímž skokově zdvojnásobí kapacitu svého internetu. Zúčastní se jako jediný tendru na GSM příděl v pásmu 1800 MHz, vystaví síť ve městech a přesune na ní svůj hlasový provoz. Uvolněnou nosnou po 1x převede na třetí EV-DO nosnou. V dalším roce poté nad všemi třemi nosnými spustí Rev.B. Zároveň se bude majitel snažit prodat celého operátora nějakému velkému zahraničnímu zájemci.

Zažijeme další výrazný nárůst datového provozu v  mobilních sítích. Po zavedení FUPu na UMTS síti Telefónicy O2 na jaře dojde k odchodu značného počtu datových zákazníků do sítí zbylých dvou operátorů. Hlemíždím tempem bude pokračovat upgrade CDMA sítě O2 na Rev.A. Zároveň uvolněná Rev.0 technologie bude použita k výstavbě nového pokrytí v pohraničí. Očekáváme zhruba tucet nových sajtů. Hlavní brzdou zůstává nehorázná cenová politika Nortelu. T-Mobile zcela utlumí výstavbu své 4G sítě.

Nedojde k pokrytí nových stanic na trase C pražského metra. Zároveň spadne ze stolu snaha jistého operátora realizovat souvislé UMTS pokrytí v tunelech metra. Nebude dosaženo žádného pokroku v záležitostech sdílení sítí ani národního roamingu. Nikam se nepohne ani projekt zesilovačů signálu ve vlacích. Současní tři operátoři spolu s vládní garniturou budou úspěšně sabotovat jakékoliv myšlenky na zavedení UMTS 900. Naopak očekáváme tlak na vyhrazení vysokých televizních kanálů pro budoucí LTE. Nicméně celá technologie LTE zůstane v rovině marketingových příslibů.

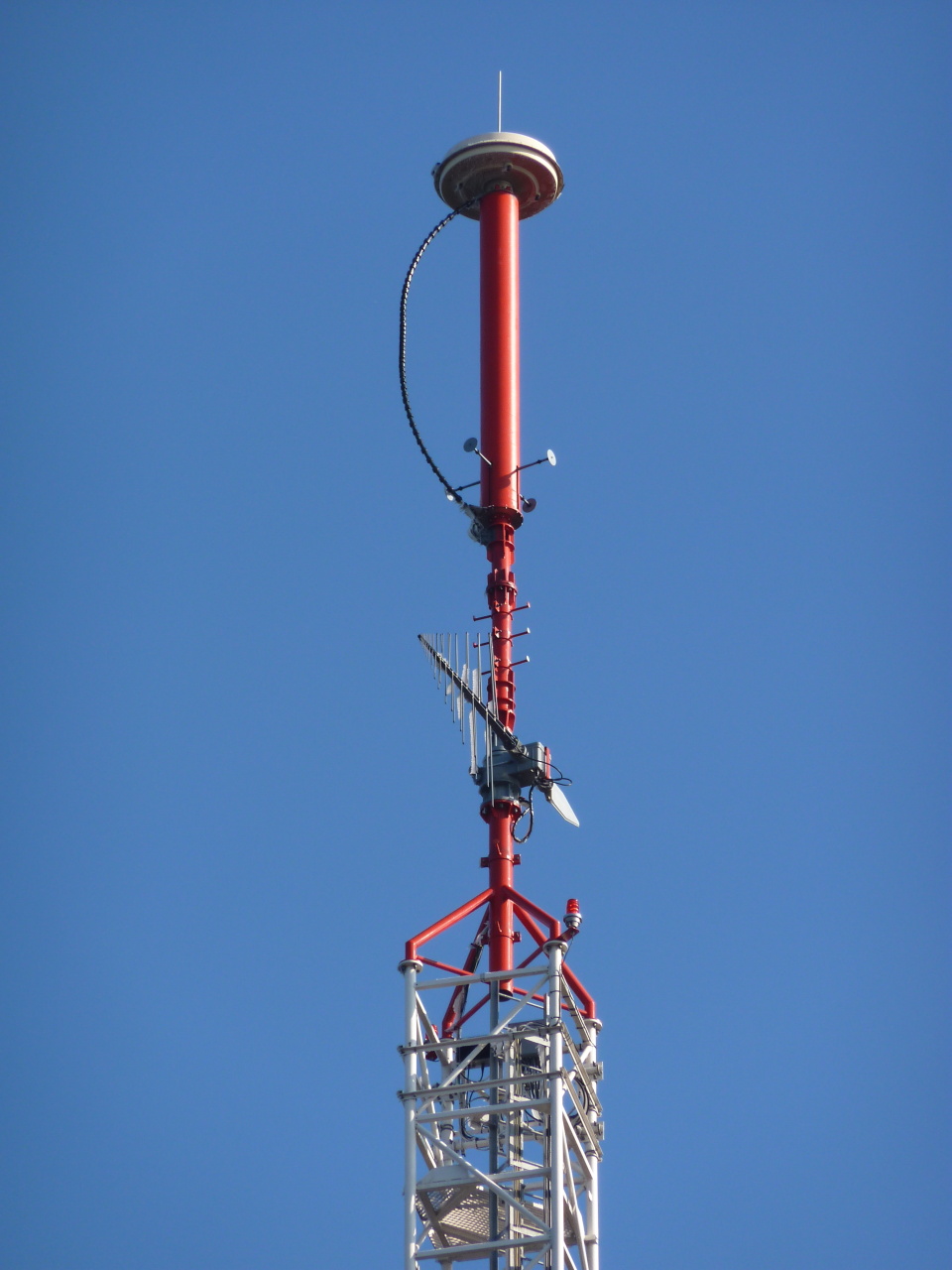

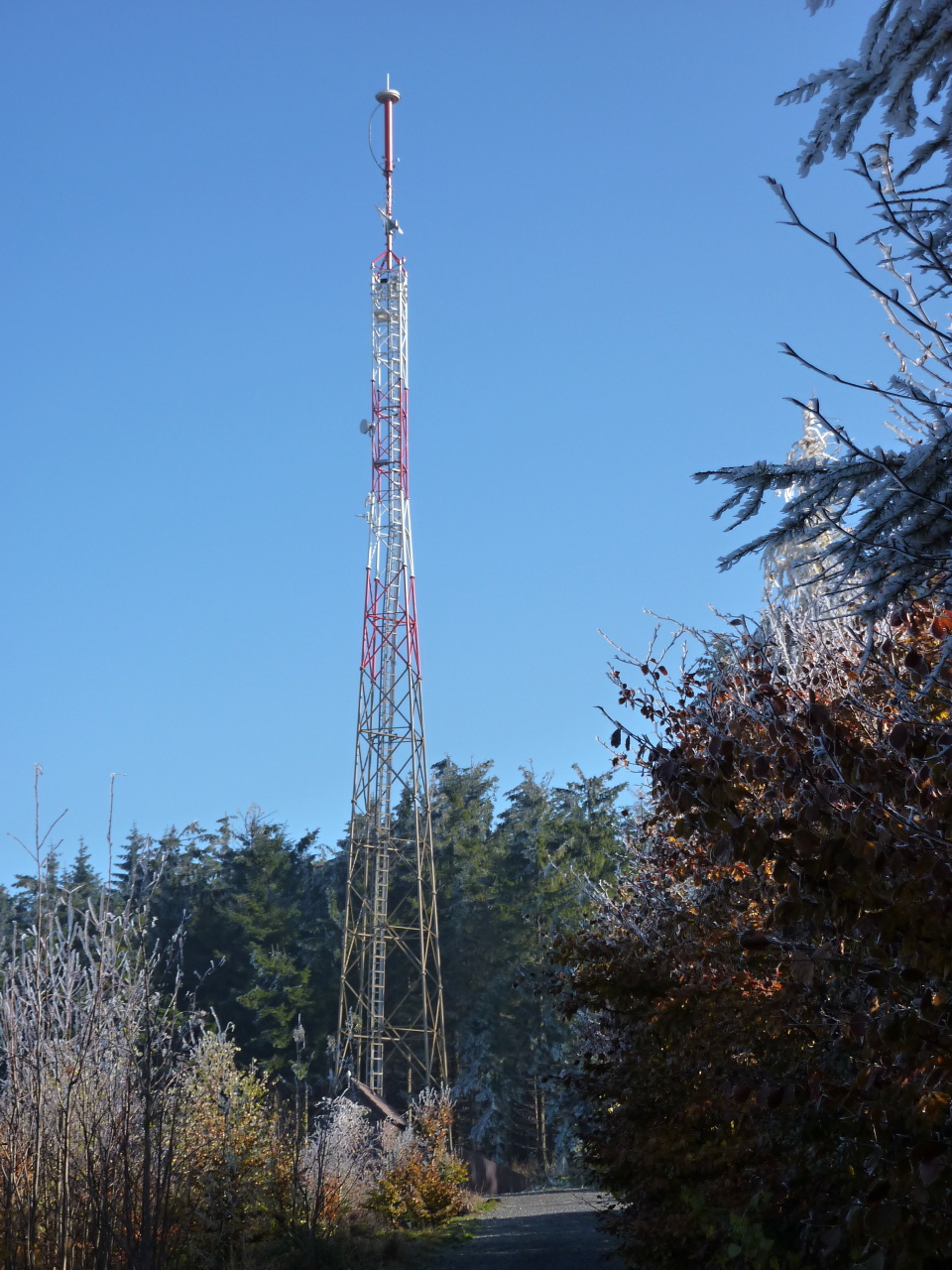

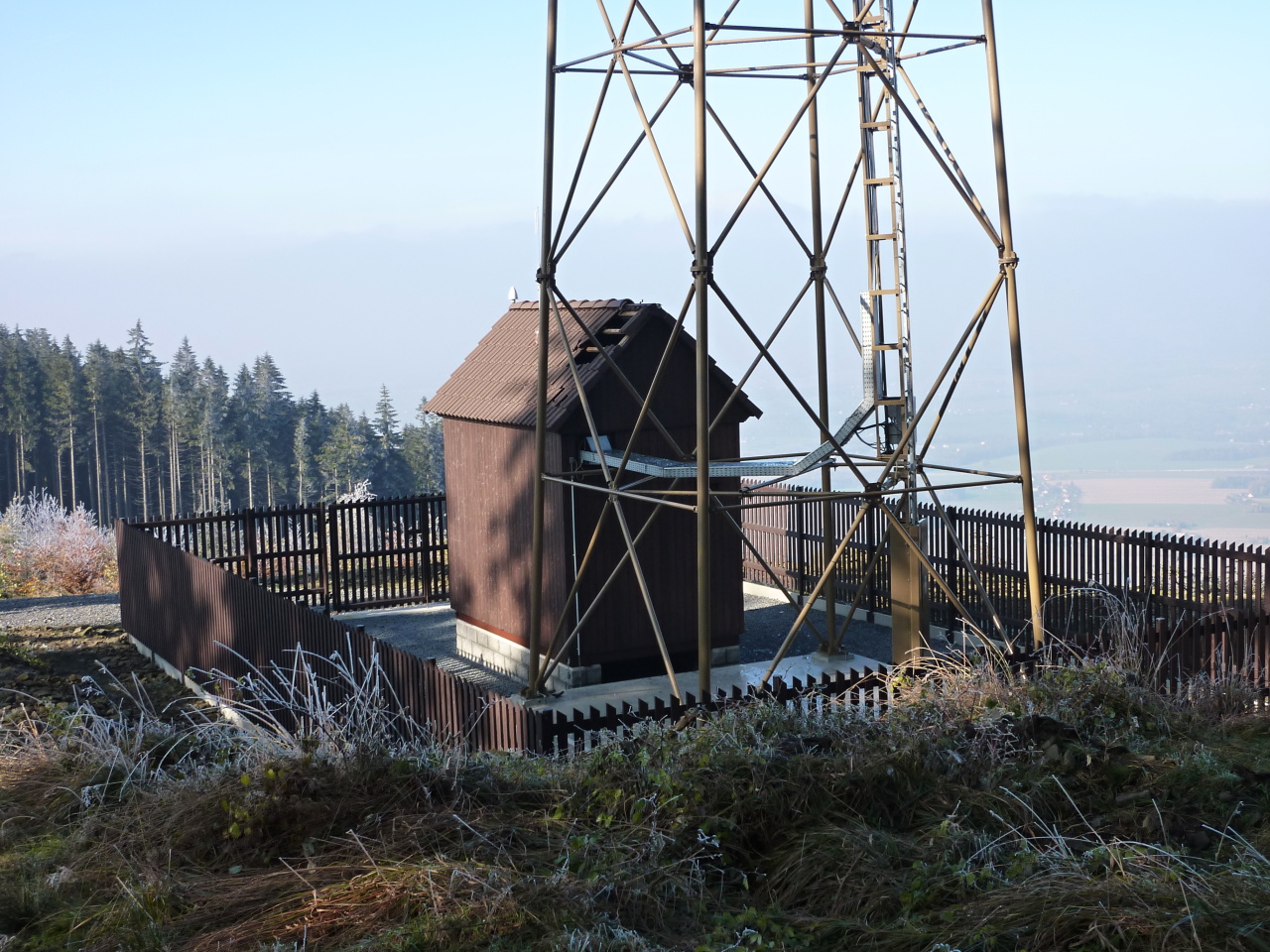

Zajímavý stožár nedávno vyrostl na kopci Prašivá v Beskydech, nedaleko nad Frýdkem-Místkem. Je to jedna z dvanácti věží, které tvoří páteř Automatického Systému Monitorování Kmitočtového Spektra (ASMKS), provozované Českým telekomunikačním úřadem (ČTÚ). Na stožáru je řada směrových antén opatřených rotátory. V baráčku u paty stožáru, připomínajícím i se zahrádkou nejvíce BTS našich mobilních operátorů, jsou umístěny přijímače Rohde & Schwarz. Jejich výstup je datovým okruhem přenášen do dvou řídících středisek, v Tehově u Říčan u Prahy, a v Karlovicích u Přerova. Systém umožňuje metodou triangulace zaměřovat zdroje libovolného vysílání od krátkých vln až po gigahertzová pásma.

Foto: Jiří Slíva

Minulou sobotu jsem letěl se společností Ryanair s letadlem Boeing 737-8AS (REG: EI-DLY). Když se v letové hladině rozsvítil panel, že lze zapnout mobil, navíc potvrzený hlášením, rozsvítilo se i mě. Někdy vloni na podzim jsem o tom slyšel poprvé a dnes je to nečekaně tu..

Vypnul jsem letový mód na komunikátoru a dal vyhledat dostupné sítě. Nalezena byla: OnAIR. Pokus o přihlášení byl zamítnut. Nicméně z GSM-Monitoru se mi alespoň podařilo vydolovat následující údaje (dec): MCC 901, MNC 15, LAC 1031, CID 10311.

Na zpáteční cestě už bylo “obyčejné” letadlo, takže jsem zapátral pouze na internetu. Pro Ryanair mobilní služby na palubě zprostředkovává společnost OnAir (http://www.onair.aero). Ta dle svých stránek spolupracuje s Nokia Siemens Networks, Inmarsat (služba SwiftBroadband service, satelitní datové přenosy) a Monaco Telecom (pozemní servis, roaming).

Ve zkratce to vše funguje následovně: Telefon se přihlásí do palubní pikocelly, hovory a data jdou přes satelit na Zem a tam jsou spojeny s pozemní sítí.

Dostupné služby jsou SMS, hovor, GPRS data. Ceny jako mimoevropský roaming, ale ne všichni operátoři mají smlouvu (proto jsem se asi nepřihlásil). OnAir poskytuje připojení i dalším leteckým společnostem.

Už se teším na léto. Ryanair má osadit většinu svých letadel a já doufám v další úlovky. Navíc si určitě vezmu starou dobrou ME45, takže bude i BCH a jasno v dilematu 900 vs 1800 MHz.

Autor: Josef Hátle

Dlouholetý lovec BTS, náš spolupracovník David Kříž nám poslal fotografie z jeho nedávné týdenní cesty do Maďarska, Srbska, Černé hory, Bosny i Hercegoviny a Chorvatska. Vedle snímků BTS jsme použili, pro zpestření našeho webu, i fotografie zajímavých rozhlasových a TV vysílačů.

Prohlížet

Na Slovensku byly zveřejněny výsledky výběrového řízení o 4 MHz párového spektra 872-876 MHz resp. 917-921 MHz. Toto pásmo přiléhá zespoda ke kmitočtům GSM-R. Vítězem soutěže, jejímž jediné kritérium byla cena, se stala společnost Orange, která na Slovensku již provozuje GSM a UMTS sítě. Pásmo bylo prodáno za 40 milionů slovenských korun, což je 10 milionů nad vyvolávací cenou. Licence platí 20 let. Druhý účastník tendru, Telefónica O2, odmítla zveřejnit výši svojí nabídky. Orange zatím odmítl zveřejnit, jaké plány se získaným spektrem má.
