Ty tam jsou doby, kdy soudruzi z NDR viděli budoucnost v plastových lžičkách! Dnes jim z mlhy vystupuje jasně další generace sítě UMTS s přívlastkem LTE, která s tím původním má společné již jen jedno - a to, že se jedná o všeobecně odsouhlasený a podporovaný standard.

Takže nějaká fakta:

- LTE definitivně opouští již přežité CDMA kódování, jedná se o OFDM modulaci, kterou již dávno používají jiné technologie, jako např. WiMax, Flarion, WiFi či DVB-T/S/H
- LTE nativně podporuje network sharing a “All IP Backhaul”
- použití na pásmu 872 by bylo možné, ale větší smysl by dával network sharing s Vodafone na spodním okraji pásma GSM 900
- ještě lepší by bylo použít tzv. digitální dividendy, tedy kdyby se použily kmitočty uvolněné po analogové TV v pásmu 800 MHz, 2x 20 MHz by stačilo, to je pouhých 5 TV kanálů, navíc není třeba čekat na konec analogové TV, kanály 61 až 69 nejsou až na vyjímky dnes vůbec používané (Digizone zbytečně plaší)
- celkový datový tok, který dokáže základnovka zpracovat, nadělá velké vrásky plánovačům přenosovky. Jednak je pro ně IP zatím sprosté slovo a druhak usnuli u jednotek E1, takže 100 Mbit po IP z každé BTS pro ně bude opravdu velká výzva:-) Z tohoto důvodu lze očekávat i překotný rozvoj budování optických metropolitních sítí.
- reálné komerční spuštění sítě lze očekávat začátkem roku 2010, zajímavé bude sledovat souboj s mobilním WiMaxem. Ten nabídne prakticky totéž a tak to bude asi celé jen o frekvencích a WiMax bude odsouzen do role lepšího WiFi
- relativně stravitelný materiál ohledně technických rozdílu mezi jednotlivými technologiemi, naleznete zde

T-Mobile pro svůj Internet 4G používá antény, které jsou na první pohled nerozlišitelné od běžných antén pro GSM 900 a 1800. Spolehlivým poznávacím znamením jsou předzesilovače, které bývají namontovány v těsné blízkosti antén.

Pro 4G v pásmu 1900 MHz se používají podlouhlé krabičky, horizontálně montované (vlevo). Pro srovnání typická instalace GSM 1800 s dvojicí pro ni typických zesilovačů (vpravo). Kliknutím zvětšit:

4G v pásmu 872 MHz používá dvojici čtvercových krabiček:

Zřejmým rozpoznávacím znakem jsou GPS antény, jako například zde:

Pro CDMA síť operátora O2 jsou typické masivní, jasně bílé, dlouhé a trojhranné antény, často montované s velkým uptiltem (vlevo). Dále jsou používány rakve, známé i ze sítí U:fon, NMT či MATRA. O2 používá různé variace, někdy kratší, někdy delší (vpravo):

Rakve na CDMA se mohou snadno splést se stejnými anténami pro ostatní sítě - jako třeba na tomto stožáru, kde na spodním ochozu je Tetrapol a nad ním jedna CDMA anténa. Spolehlivým rozlišovacím znakem je počet antén do stejného směru. Zatímco MATRA a Tetrapol mají vždy dvě antény do stejného směru, u základnových stanic CDMA operátorů je do každého směru vždy jen jedna anténa.

A zde oba typy antén na jednom stožáru - jde o spodní patro:

Zatímco ostatní operátoři zpravidla montují hříbeček do blízkosti antén, O2 umísťuje GPS anténu zcela náhodně, někdy k anténám, někdy na domeček nebo kontejner s technologií (kliknutím zvětšit):

U:fon pro svoji CDMA 420 síť používá dva charakteristické typy antén. Prvním z nich jsou již u O2 CDMA zmíněné rakve. Opět platí, že U:fon má vždy po jedné anténě do daného směru.

V poslední době je populární i tenká varianta, která vypadá následovně (klikem zvětši):

Povšimněte si také hříbečku GPS antény, a pro U:fona typické mikrovlny.

Cisco koupilo podíl ve firmě ip.access, jejíž 2G pikocelly používají i naši operátoři O2 a T-Mobile.

Zdroj: The Register

Jak to vypadá, když generální české pobočky T-Mobile hází vize na tiskovce, se můžete dočíst na Lupě. Že by se česká pobočka stala v rámci skupiny pokusným králíkem pro LTE čili sítě čtvrté generace? Experti GSMwebu odhadují nejbližší možný časový horizont spuštění takové sítě na podzim 2009, případně rok 2010.

Z poslední aktualizace mapy pokrytí Ufona z 16.1.2008 jsme vyčetli tyto nové sajty: Benátky nad Jizerou (MB), Mařský vrch (PT), Tachov, Žatec (LN), Podbořany (LN), Jirkov (CV), Jilemnice - Kozinec (SM), Týniště nad Orlicí (RK), Třešť (JI), Brtnice (JI), Pelhřimov, Humpolec (PE), Zlín ve městě, Uherský Brod (UH), Hranice na Moravě (PR).

Zároveň tak seznam zde na GSMwebu dosáhl 201 záznamů, slavíme pokoření dvoustovkové hranice.

Zajímavé je, že základnové stanice jsou zprovozňovány spíše v menších městech, často i v docela bezvýznamných lokalitách, zatímco kritická situace ve velkých městech řešena není. Nešťastní zákazníci v některých lokalitách jako České Budějovice se potýkají s rychlostí 60 kbps na Fofr internetu. Situace je nadále kritická i na některých místech v Praze, např. Holešovice hlásí v šest večer rychlosti jen 20 kbps. Zákazníci v méně zatížených lokalitách i nadále dosahují rychlosti přes 1 megabit.

Da, da, ribjata! Sivodňa eto tamu točno sjem ljet nazad kagda zradilsa GSMweb! Bylo to přesně 15. ledna 2001, kdy vznikl GSMweb jako místo, kam se měla přesunout celá komunita lovců BTS z tehdy již dávno nefunkčního vyhledavače hostovaném na Lantanetu. Seznam Oskara byl do té doby dokonce na nějakém freewebu. Nahlédněte do těchto pionýrských časů! Celé první vydání GSMwebu bylo tehdy ještě zcela statického rázu a vzniklo metodou pokus omyl s učebnicí základů HTML v ruce. Pak se již naštěstí přidali i zkušení borci, takže dynamickému pokroku již nic nebránilo:-)

Anketní otázka ukázala, že tyto časy si již dost špatně pamatujeme. Rok vzniku GSMwebu neuhodl naprosto nikdo, ten jeden hlas u roku 2001 je totiž můj:-) Rád bych na tomto místě poděkoval všem lovcům, správcům i programtorům za tisíce hodin nezištné práce. Někteří z nás ještě stále mají chuť, takže je možné, že tu bude něco aktuálního i po dalších 7 let:-)

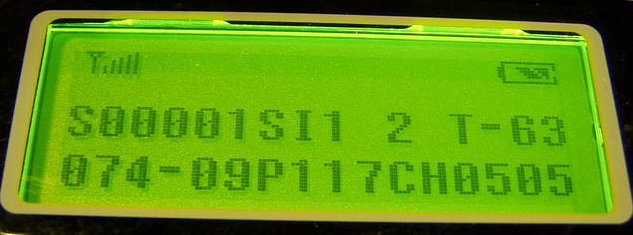

Dnes přinášíme ukázky servisního menu na dvou telefonech pro U:fonovu hlasovou (1xRTT) CDMA službu. Do servisního menu se vstupuje pomocí zadání číselné sekvence na klávesnici telefonu. Na stolním telefonu Axesstel PX310L vypadá zobrazení takto:

První tři číslice v druhém řádku udávají sílu signálu, v tento okamžik -74 dBm. Kanál je na všech buňkách 505. Zajímavé je trojčíslí uprostřed druhého řádku P117. Nejde o Cell ID tak jak ho známe z GSM sítí, je to Pseudo-Noise kód oddělující signály jednotlivých buněk a v jeho přidělování nevidíme žádný systém, a to ani v rámci sektorů jedné sajty. PN kódy se v síti opakují, zatím jsme ale neviděli stejný kód dvakrát v tom samém kraji. Pro zajímavost, PN kód 117 má severozápadní sektor na budově Českých radiokomunikací v Praze-Strašnicích.

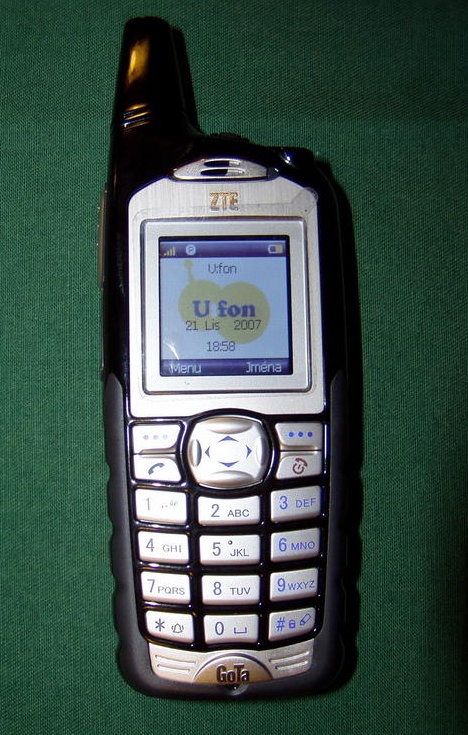

Druhým přístrojem, který jsme měli k dispozici, je PTT ručka ZTE G420, která se dnes dostala do ve veřejné nabídky operátora. Takhle vypadá na dva roky starém článku v německém magazínu Heise, a takhle vypadá na stole v české hospodě:

I na tomto přístroji lze zobrazit servisní menu - stačí zadat 2384561*79#0. Narozdíl od stolního Axesstelu zobrazí i sousední buňky:

PN 462 patří vysílači na žižkovské věži, 27 je na komíně teplárny v Malešicích, umístění sektorů 141 a 411 neznáme.

Doplněno 02/2010 o kód pro vysílačku

Před vánocemi mě docela potěšila tato zpráva o tom, že britský T-Mobile a 3 UK se dohodli na vytvoření společného podniku provozujícím 3G síť. Takové sdílení sítí je vzhledem ke známým nevýhodám UMTS jedinou možností, jak v tom neutopit hříšné peníze a nabídnout přitom zákazníkovi rozumné pokrytí. Příklad si dotyčné subjekty vzali nejspíše v Austrálii, kde takový společný podnik operátorů Optus a Vodafone funguje již několik let. Zde však byla situace poněkud jednodušší, protože se tak stalo ještě před začátkem budování 3G sítě.

A co na to češi? U nás je situace složitější a založení společného podniku jako nejkrajnější řešení zřejmě nehrozí. Aktivní Vodafone se snažil přesvědčit jak T-Mobile, tak O2 k různým měkčím variantám. K diskuzi byla např. prostá kolokace, MORAN (jedna BTS vysílá signál více operátorů) i vnitrostátní roaming. Jenže T-Mobile moc neví co chce, ale propadák jménem UMTS/HSDPA spíše ne. Nadějněji to vypadalo s O2, ale staré struktury z Eurotelu bohužel udělaly vše, aby svoji síť nikomu pujčovat nemuseli:-) Je to přece takový poklad! Takže milý zákazníku, těch 30 kbps na GPRS CS2, to ti bude muset mimo Prahu a Brno prostě stačit!
