Grafy využití kanálů

Neděle, Září 30th, 2007

Nová fíčura na našem webu jsou grafy využití kanálů v GSM přídělech pro všechny tři naše operátory. Zdrojem dat je vždy aktuální seznam. Barevně jsou vyznačeny hlavní okresy, tudíž lze vysledovat, které kanály používá O2 pro BCH pouze v Brně, ale ne jinde. Je třeba mít na paměti, že grafy ukazují pouze kanály použité pro Broadcast Channel - tedy ty, které lze sledovat v servisním menu mobilního telefonu. Kanály, které jsou určeny výhradně pro provoz, představují díry v našich grafech (u O2 60-70, u Vodafonu 115-124, u T-Mobilu celé 1800 pásmo).

Grafy naleznete také na stránkách příslušných seznamů.

O2 - 900
O2 - 1800
T-Mobile - 900
Vodafone - 900
Vodafone - 1800

Ještě připomínám přehledné tabulky s frekvenčímy příděly.

Link: GSM repeatery v českých vlacích

Čtvrtek, Září 27th, 2007

Ve vlacích si zavoláme, České dráhy chystají repeater - vyzkoušeli jsme první vagón

T-Mobile: Arabská

Středa, Září 26th, 2007

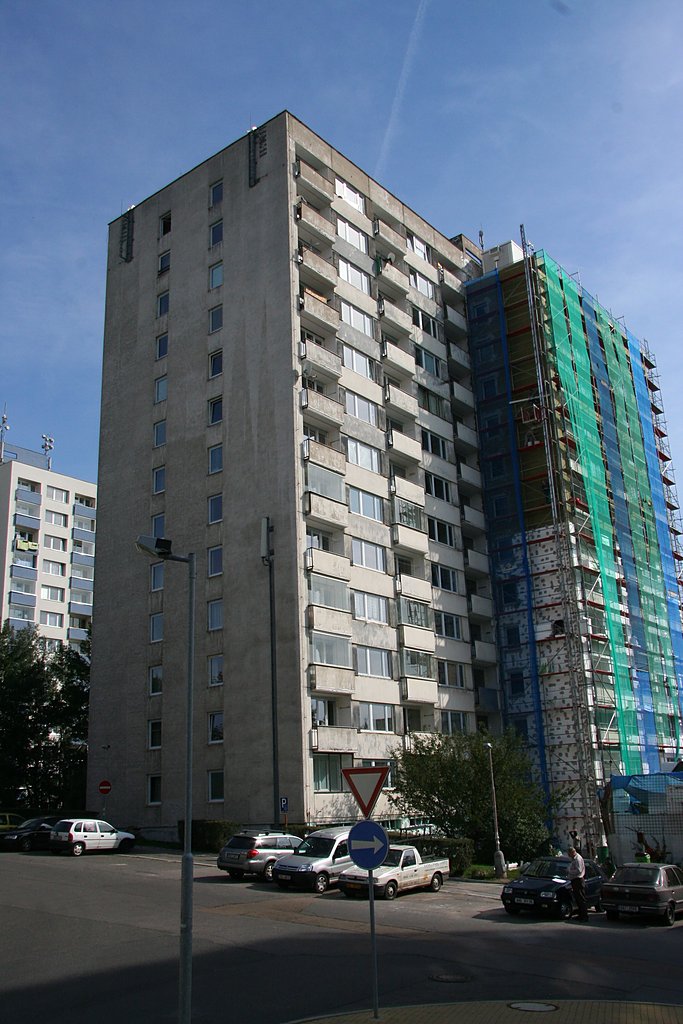

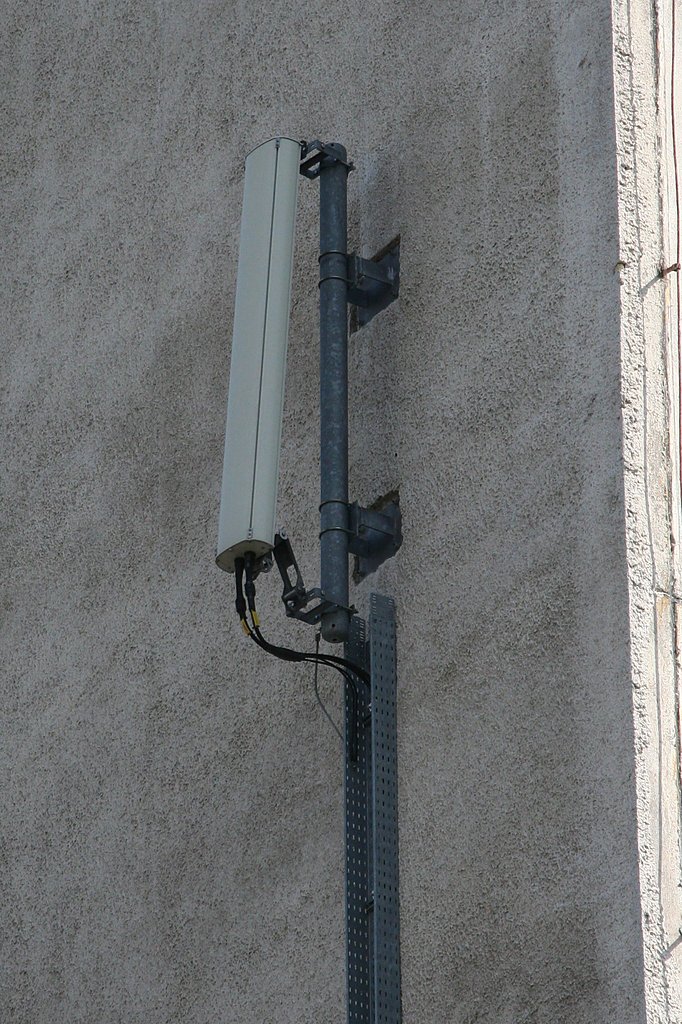

Netradičně řešená jednosektorovka T-Mobilu v Praze v ulici Arabská:

Evropská 674/156, Cell ID 1531 kanál 78 LAC 16414

T-Mobile: Budiž světlo

Úterý, Září 25th, 2007

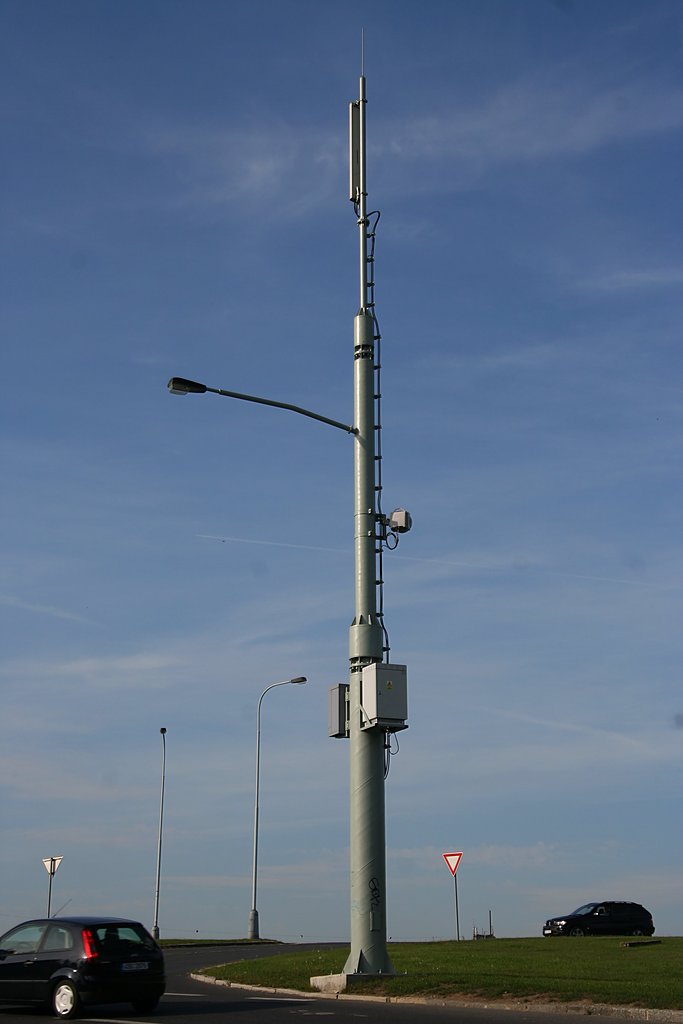

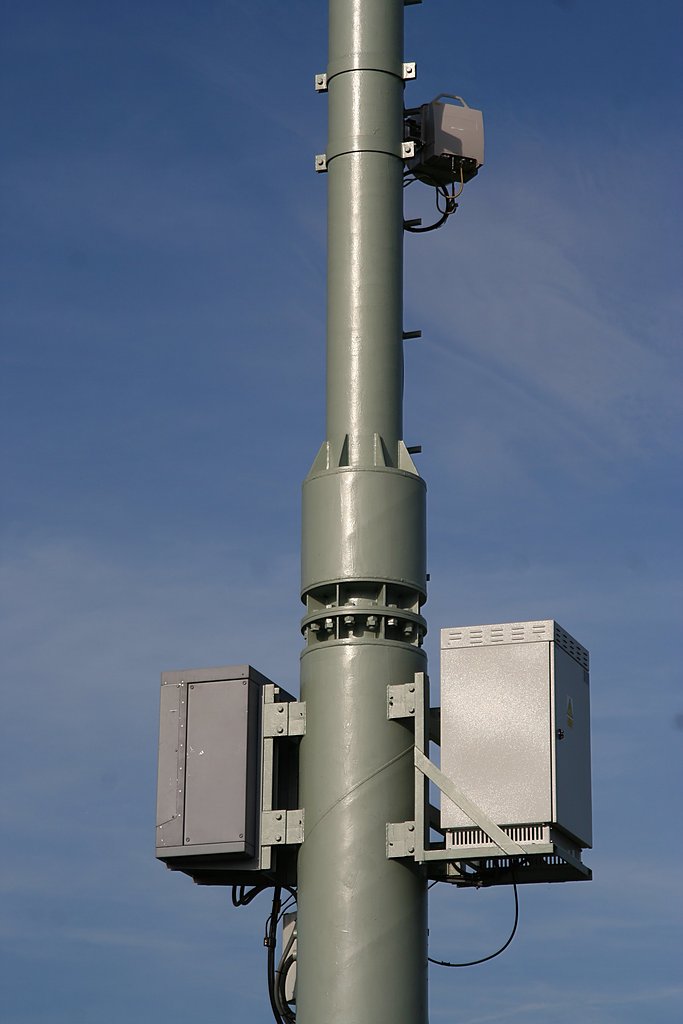

T-Mobile má také spoustu neobvykle řešených BTS. Tento hybrid mezi tubusovým stožárem a sloupem veřejného osvětlení vyrostl na křižovatce pražských ulic Podbělohorská a Kukulova na Praze 6 - Motol a pokrývá signálem bělohorskou pláň.

Cell ID 2131, kanál 108, LAC 17250.

Vodafonovo zaražené 3G

Pondělí, Září 24th, 2007

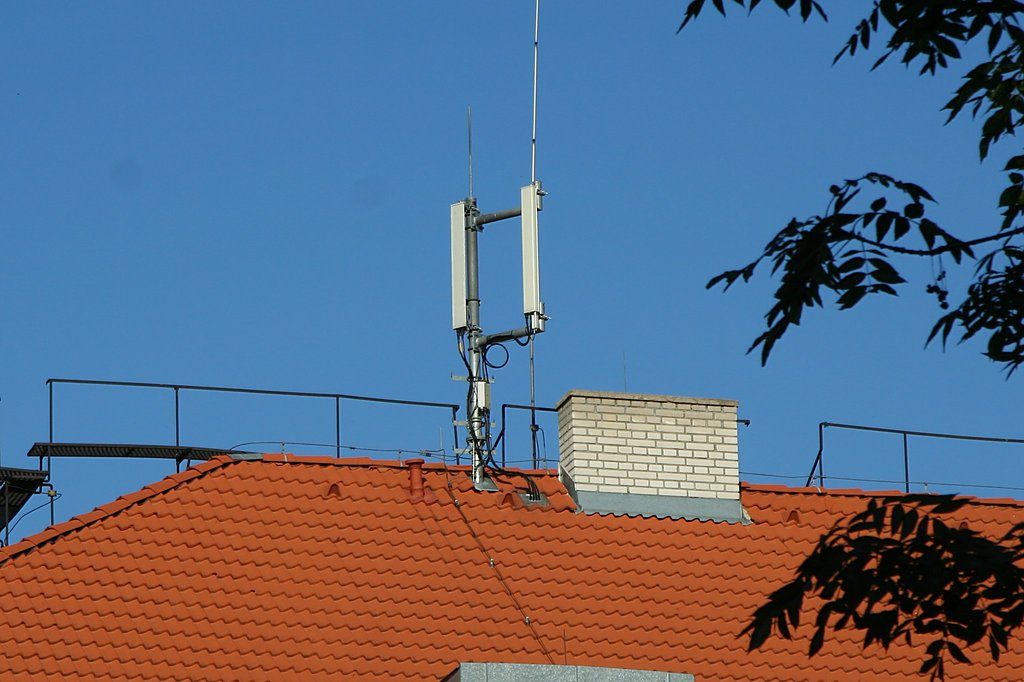

Již před dvěma roky jsme si měli, podle tiskových zpráv a proklamací, užívat UMTS sítě českého Vodafone. Výjimečně vzletný článek svého času přinesla Mobilmánie. V létě 2006 se konečně začalo stavět, nicméně v červenci 2006 vedení výstavbu zarazilo. Antény na střechách zůstaly, a my vám přinášíme na ukázku fotografii z Nusle, sajt 1406x U družstva Ideál 17:

Vlevo anténa GSM 1800 MHz, vpravo UMTS (3G). Dole na tyči je vidět bílá krabička - předzesilovač, stejný jaký používá ve své UMTS síti O2.

Podle licence musí Vodafone pokrýt Prahu do konce ledna 2008. V současnosti vede Vodafone jednání s O2 i s T-Mobilem o možnosti sdílení UMTS sítě. Nicméně nedivil bych se, kdyby výstavba společné sítě vyšla dráž než stavba dvou samostatných, takže k dohodě nejspíše nedojde. I když v září 2006 od ní byl Vodafone vzdálen maximálně několik týdnů. :)

Kdy skutečně dojde ke startu sítě, můžeme jen spekulovat. Na tiskové konferenci Vodafonu letos v srpnu padlo, že nejpozději do 1. ledna 2008.

P.S.: T-Mobile se v březnu 2003 pochlubil, že UMTS v Česku spustí v průběhu roku 2004. O tři roky později - kde nic, tu nic. Nicméně se zdá, že jeho “4G” projekt na splnění licenčních podmínek stačí.

BTS CDMA 420 MHz sítě U:fon

Neděle, Září 23rd, 2007

Na vaše četná přání je zde pár foteček:

Liberec - Hotel Imperial

Litvínov

Plzeň

Praha 9 - Křivoklátská

Prostějov

Vyškov

Zlín - Tlustá hora

O2: první čistě 1800 sajt?

Sobota, Září 22nd, 2007

Tento týden jeden z našich lovců našel opravdu raritní sajt O2 v pasáži Broadway, která spojuje ulice Na příkopě a Celetnou. Nejsilnější signál je pod panelem s osvětlením zhruba v půlce pasáže, a to -60 dBm. Zajímavé jsou hlavně parametry:

Cell ID: 61042 (první známá 6xxxx)

kanál 559 (první čistě 1800 GSM sajt)

LAC 1901 (první buňka tohoto LACu, navíc zcela mimo zaběhnuté číslování)

Má někdo představu, o co jde? Znamená číslo 61042, že je v Praze dalších 41 takovýchle sajtů?

Páv

O2: Nový LAC 1220

Sobota, Září 22nd, 2007

V poslední aktualizaci seznamu O2, kterou zaslal Petr Bulena, se objevil nový LAC 1220 ve městech Kolín, Kutná Hora, a okolí.

O2: Zahrada jako zdroj signálu

Čtvrtek, Září 20th, 2007

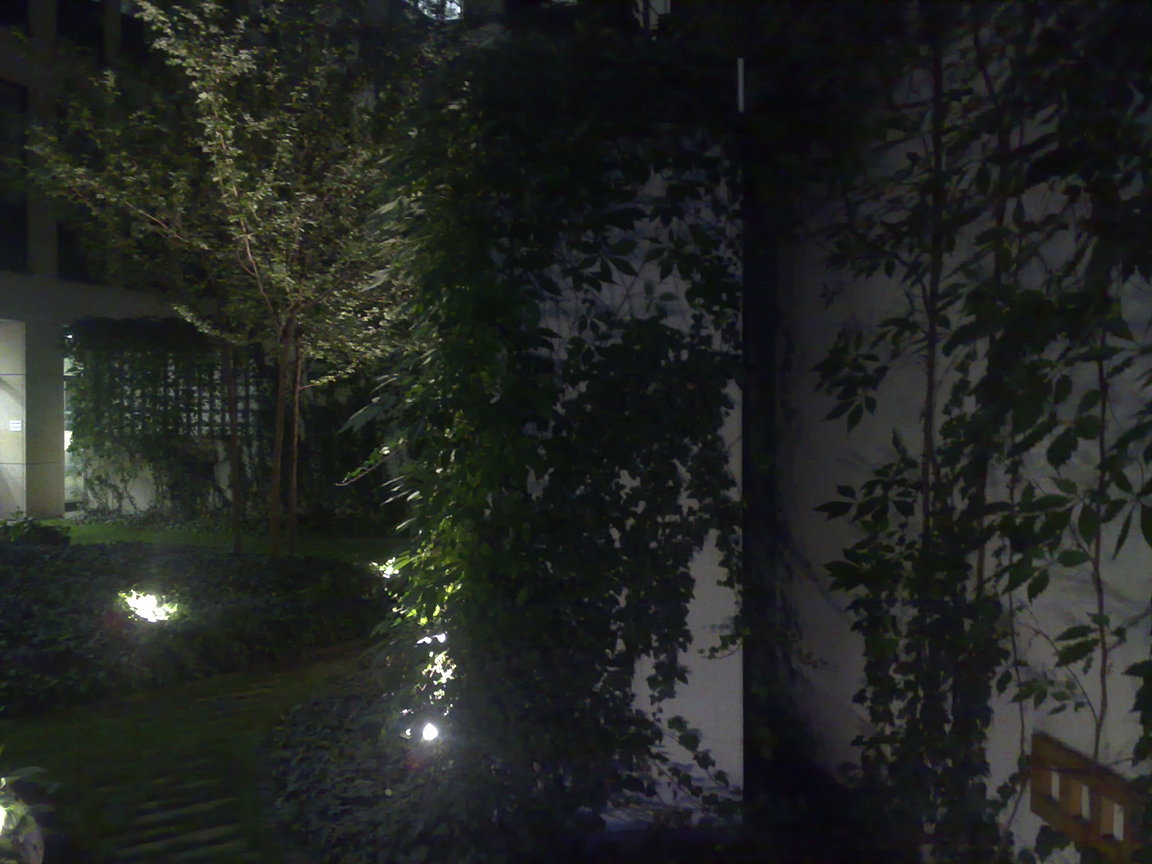

O2 postavilo v Praze celkem zajímavou mikrocellu. Ve dvoře domu na adrese Jungmannova 24 na Novém Městě pražském je prosklená novostavba, kterou obsadila kancelářemi jistá finanční společnost. Před ní je ve dvoře miniaturní zahrada, jezírko, trávník, zídky porostlé břečťanem… A uprostřed této romantiky se skví pindík O2, GSM i 3G. První 3G mikrocella v ČR, pokud je mi známo, nepočítaje indoory. Fotografie nevalné kvality pořízená mobilem:

O2 GSM 21129 kanál 42 LAC 1137, a 3G 203296032 LAC 3142

Byla celkem fuška jí najít. Průchodem nasvěcuje úředníky dopravního inspektorátu na Magistrátu v čísle 39, kde jsem omylem předpokládal stropní indoor. Tato chyba se dostala i do seznamů. Dál tahle kráska se dokáže propálit celou zmíněnou prosklenou budovou až do františkánské zahrady, kde zahraje velmi slušných -55 dBm a je best server jak pro GSM, tak pro 3G.

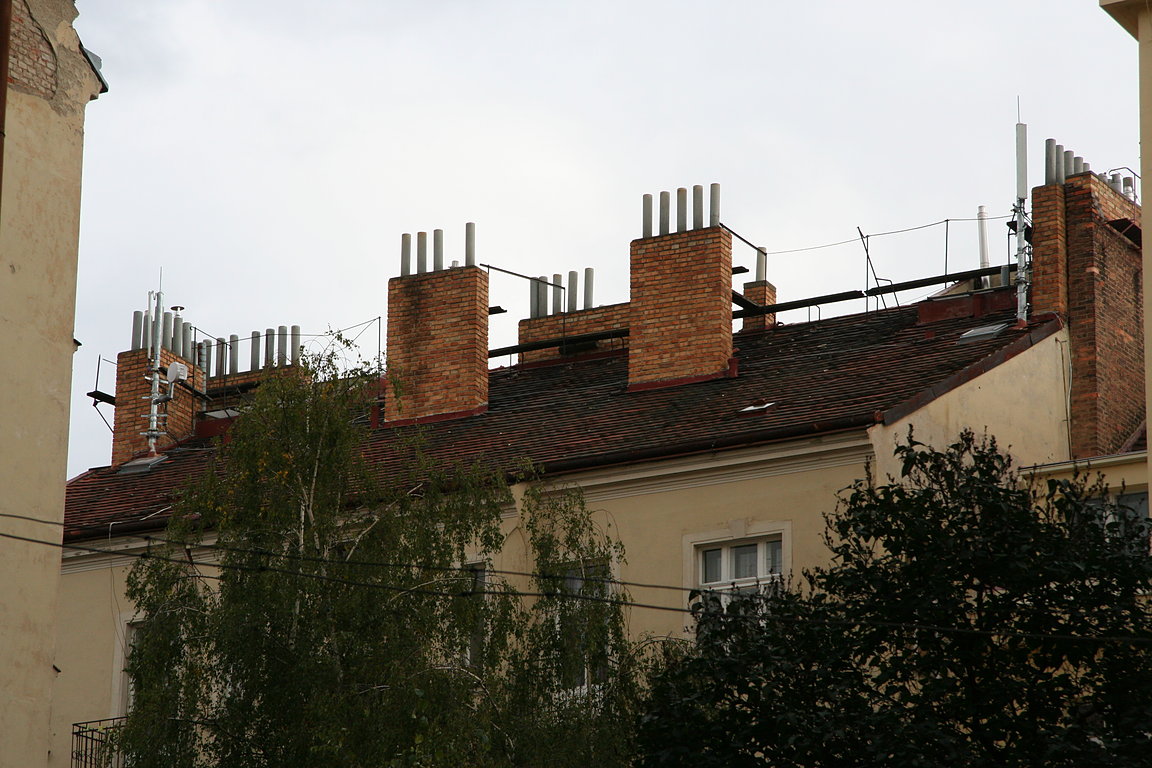

Zajímavou práci s pindíkem předvedl Vodafone na Letné. Na střeše domu v Kostelní ulici číslo 24 je něco, co by mohl být tradiční třísektorový městský sajt:

Vodafone 11951 kanál 828, 11952 kanál 781 LAC 1200

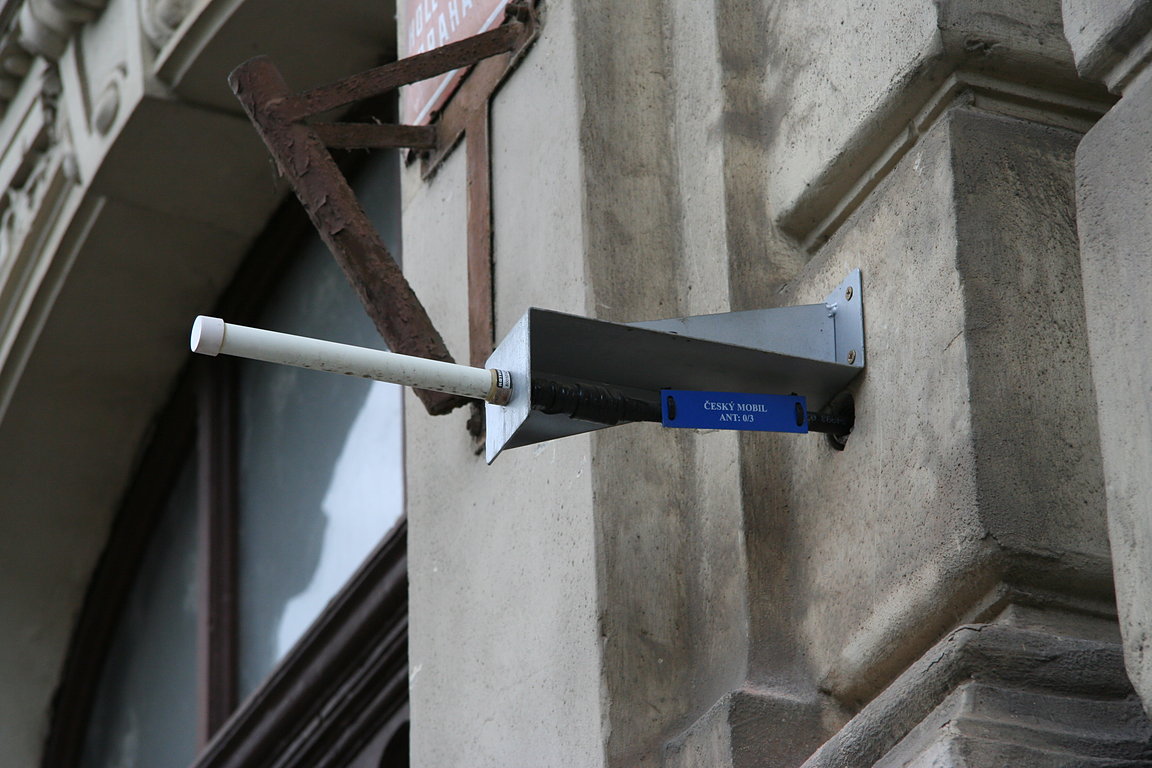

…, nebýt netradičně řešeného třetího sektoru:

Vodafone 11953 kanál 831 LAC 1200

Buď špatně hledám, nebo je to první uliční mikrocella Vodafonu v zemi.

Páv

Mobilní sítě v Dánsku

Středa, Září 19th, 2007

V Dánsku mají čtyři mobilní operátory. Dva z nich - ex-monopolní TDC a soukromý Sonofon, mají GSM i 3G sítě. Telia provozuje pouze GSM, a mladý operátor 3 provozuje čistě 3G síť. Ve velkých městech je pokrytí 3G všech operátorů srovnatelné, 3 je marginálně nejlepší. Mimo města je 3G pokrytí TDC a Sonofonu spíše sporadické. 3 má pokryto pěkně i na venkově.

Na to, kolik je v Dánsku sítí, není v Kodani moc vidět antény. Instalace všech čtyř operátorů vypadají velmi podobně. Ve městě to budou zpravidla na střeše tři sektory namontované na jednu trubku, na hřebenu střechy nebo do dvora, aby byly co nejméně vidět z ulice. Výložníky se nepoužívají. Mimo města je relativně hodně velmi stejně vypadajících štíhlých přihraďáků, na kterých jsou v různých výškách namontované antény. Opět žádné výložníky, to neexistuje, vše se montuje přímo na konstrukci stožáru. Mikrocelly v ulicích sem nezahlédl.

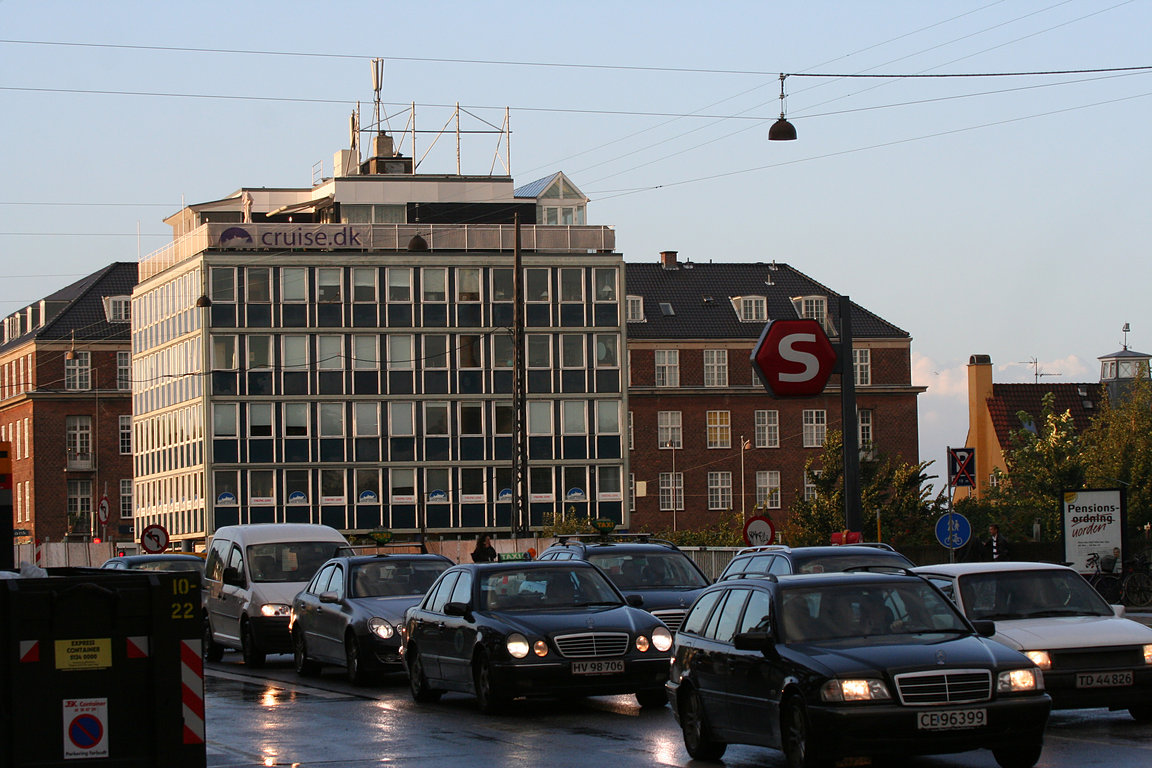

Typická městská sajta:

Typická městská BTS

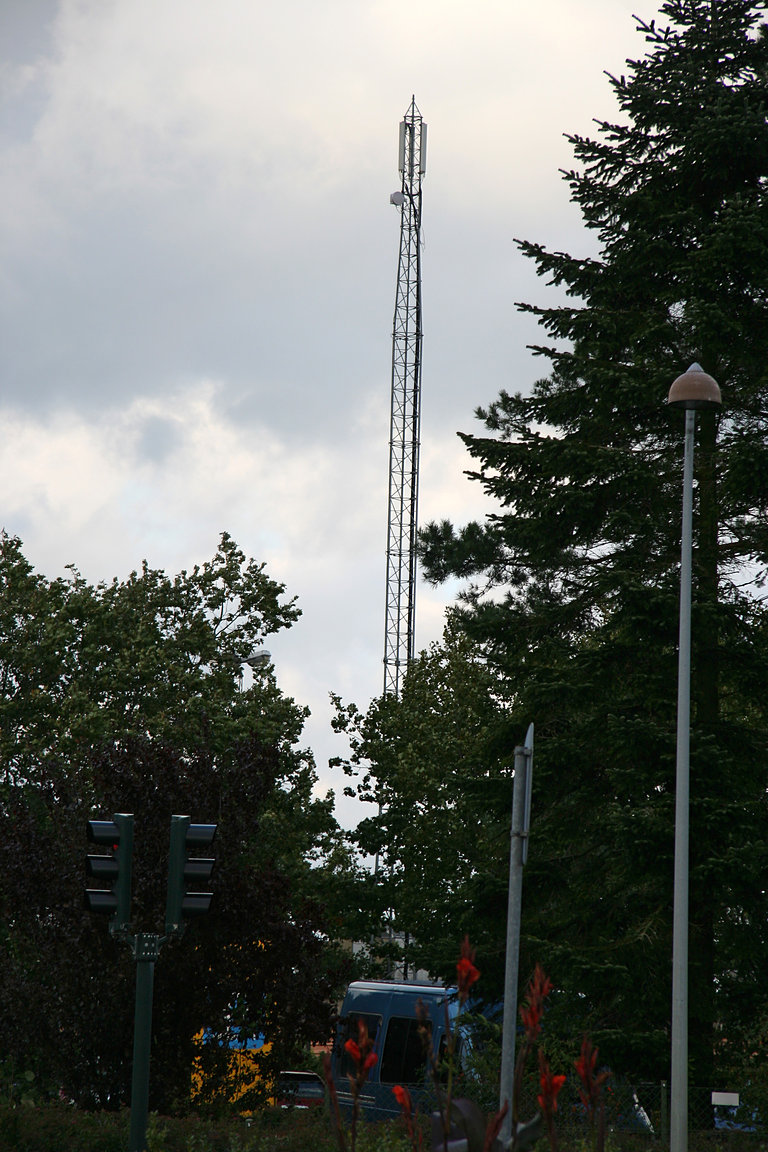

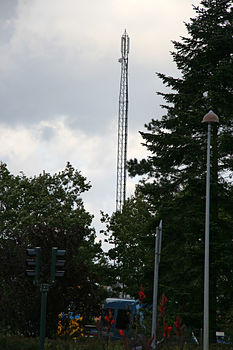

A typická venkovská BTS:

Typická venkovská BTS

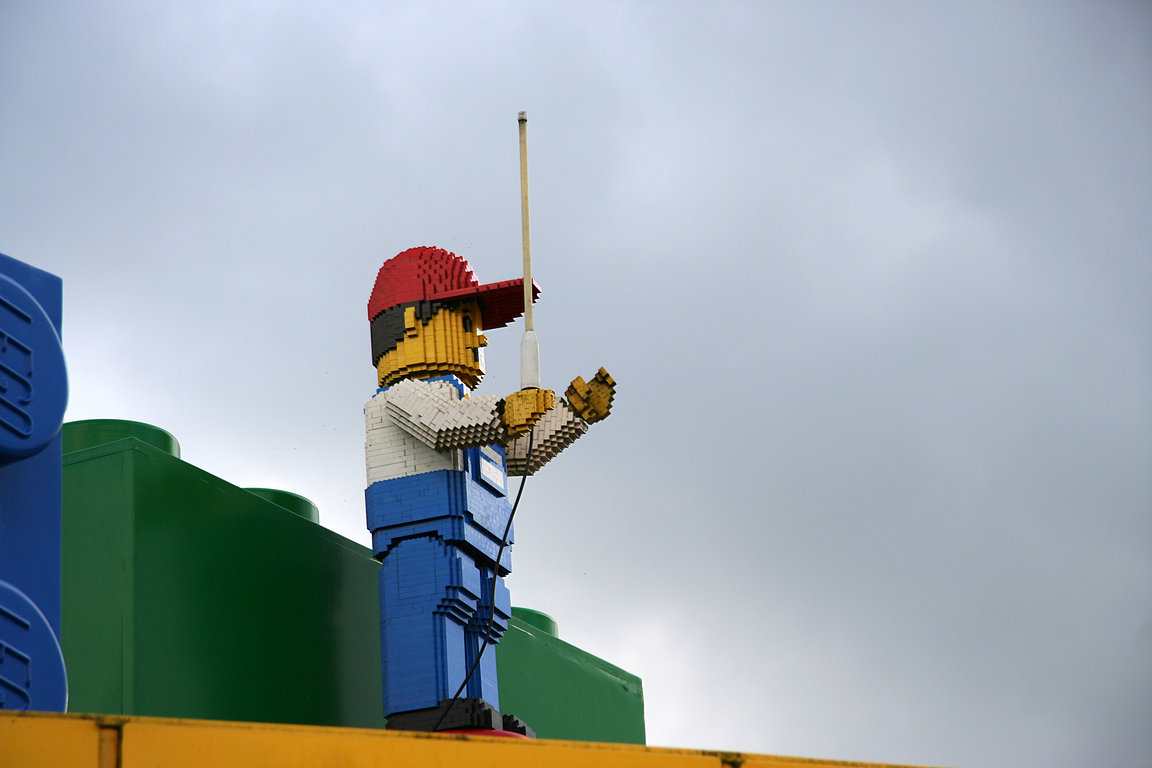

A na závěr jedna raritka. Takhle se pokrývá Legoland:

Legoland

Páv
